Ligne de presse automatique à cycle court YF-YLI

Expertise technique: nous vous proposons des solutions de conception technique adaptées à vos besoins.
Équipement sur mesure: Nous concevons et fabriquons des équipements non standard sur demande.
Formation sur place: Notre équipe fournit une formation technique et des conseils sur place.
Assistance continue: bénéficiez de nos conseils et services techniques à distance.
Garantie et service après-vente: bénéficiez d'une garantie d'un an et de services complets après-vente.

La ligne de production automatique est une ligne de production automatique sur mesure pour le placage de mélamine.Il est conçu pour les clients qui ont un large éventail d'applications de placage, mais nécessitent de plus petites quantités de cartes standardiséesIl peut produire des panneaux de bois haut de gamme avec des finitions brillantes, mates, marbre et grains de bois.

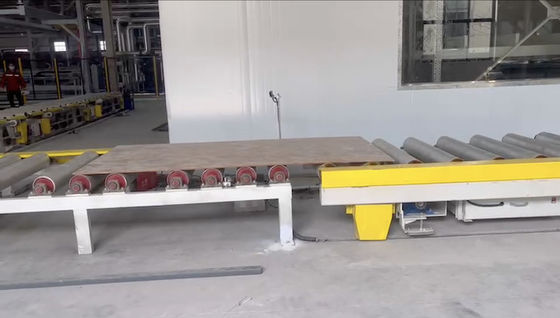

1.Section du substrat

●Plaque à rouleaux d'alimentation de puissance Qty: 2 pièces

Applications:Cette station est utilisée pour le stockage du substrat (préparation) fournissant les plaques pour la ligne de pressage.La largeur de la fente de la fourchette est de 450 mm

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

Spécifications du rouleau: 133 mm

Vitesse de transport: 7 m/min.

Hauteur de travail: 200 mm

Taille de la pile de plaques: 1300 mm

Charge maximale: 3000 kn

Puissance du moteur: 0,75 kW

● Tableau de levage Qty: 1 pièce

Applications:Cette station est la station de travail du substrat, qui monte automatiquement à la position de poussée, et le pousseur pousse le substrat dans le dépoussiéreur de substrat.la table de levage hydraulique s'élève automatiquement à la hauteur d'un substrat pour se préparer à la poussée continue ultérieure du substrat.

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

Spécifications du rouleau: 133 mm

Vitesse de transport: 7 m/min.

Hauteur de travail: 200 mm

Taille de la pile de plaques: 1300 mm

Charge maximale: 3000 kg

Puissance du moteur: 3 kW

● Machine de récupération de plaquettes QTY: 1 pièce

Applications:Lorsque les planches de la table de levage d'alimentation sont utilisées,les planches de soutien sur la table de levage sont automatiquement transférées à la machine de recyclage de planches de soutien ((Et soigneusement placés dans la machine de recyclage)

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

●Machine à crochets de planche QT: 1 pièce

Applications:Cet équipement est une structure pneumatique de plaque à crochet,qui sépare les substrats de la plate-forme de levage du substrat et les accroche un à un à la plate-forme de positionnement du substrat via le dépoussiéreur.

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

●Machine à poussière de substrat Qty: 1 pièce

Applications:Cet équipement comprend des ensembles supérieur et inférieur de brosses à rouleaux de puissance.Deux ensembles de rouleaux pneumatiques à pression à l'entrée du capteur de poussière sont abaissés pour fixer le substrat de manière à ce qu'il pénètre en douceur dans la machine à poussière..

Cet équipement comprend des ensembles supérieur et inférieur de brosses à rouleaux de puissance.Deux ensembles de rouleaux pneumatiques à pression à l'entrée du capteur de poussière sont abaissés pour fixer le substrat de manière à ce qu'il pénètre en douceur dans la machine à poussière..

Aspirateur à pression négative préparé par les clients

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

Spécifications du rouleau: 133 mm

Vitesse de transport: 25 m/min.

Puissance du moteur: 2,75 kW

Débit d'inspiration: 3600 m3/h

Vitesse du vent: 22 m/s

●Table à rouleaux de positionnement de la carte crue Qty: 1 pièce

Applications:Cet équipement est utilisé pour positionner le substrat au centre de sorte que la machine de transfert peut transférer avec précision le substrat à la machine d'alimentation

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

Vitesse de transport: 25 m/min ((Vitesse réglable)

Puissance du moteur: 0,75 kW

●Machines de levage de planches à l'état brut

Applications:Cet équipement comprend un chariot de tasse d'aspiration sous vide qui peut stabiliser le substrat de la table de roulement de positionnement et de centralisation

L'aspiration accurate monte, la voiture de sport se déplace vers le haut de la machine d'alimentation, le chariot de la tasse d'aspiration sous vide descend et place avec précision le substrat sur la courroie de la machine d'alimentation.

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

Vitesse de transport: 28 m/min ((Vitesse réglable)

Charge maximale: 60 kg

Puissance du moteur: 3 à 4 kW

2.Machine à coucher du papier Qty: 1 pièce

Applications:Au lieu de terminer manuellement le travail de pavage de papier mélamine.

Paramètres:Spécification de la plaque de livraison: 1220×2440 mm

Vitesse aller-retour: 100 m/min ((Vite réglable)

Puissance du moteur: 22 kW (servo-systèmes)

Caractéristiques:En adoptant un système de contrôle servo, le pavé à papier fonctionne sans heurts et le positionnement est précis.

3.Boîte de commande électrique (commande complète)

Applications:Pour le contrôle de toutes les sections.

Caractéristiques:En adoptant un système de contrôle servo, le pavé à papier fonctionne sans heurts et le positionnement est précis.

Liste desles principaux accessoires
